CANchecked CBD08 – Hub magistrali CAN

CBD08, czyli „Can Bus Distribution” z 8 złączami – dlaczego warto zastosować ten moduł?

Podłączanie urządzeń komunikujących się za pomocą magistrali CAN w pojeździe może być nie lada wyzwaniem. Wymaga starannego poprowadzenia i połączenia przewodów CAN, zapewnienia odpowiedniego zasilania dla urządzeń oraz znalezienia właściwego sposobu terminacji magistrali. Dodatkowo w wielu przypadkach zachodzi potrzeba obsługi kilku osobnych magistrali CAN, aby sprostać różnym wymaganiom – na przykład magistrali napędowej (Powertrain CAN), komfortowej (Comfort CAN) oraz programistycznej (USB2CAN).

Aby ułatwić to zadanie, firma CANchecked stworzyła praktyczny moduł rozszerzający z 8 złączami. Każde z nich obsługuje cztery przewody: CAN High, CAN Low, 12V oraz masę.

Sprzęt CBD08

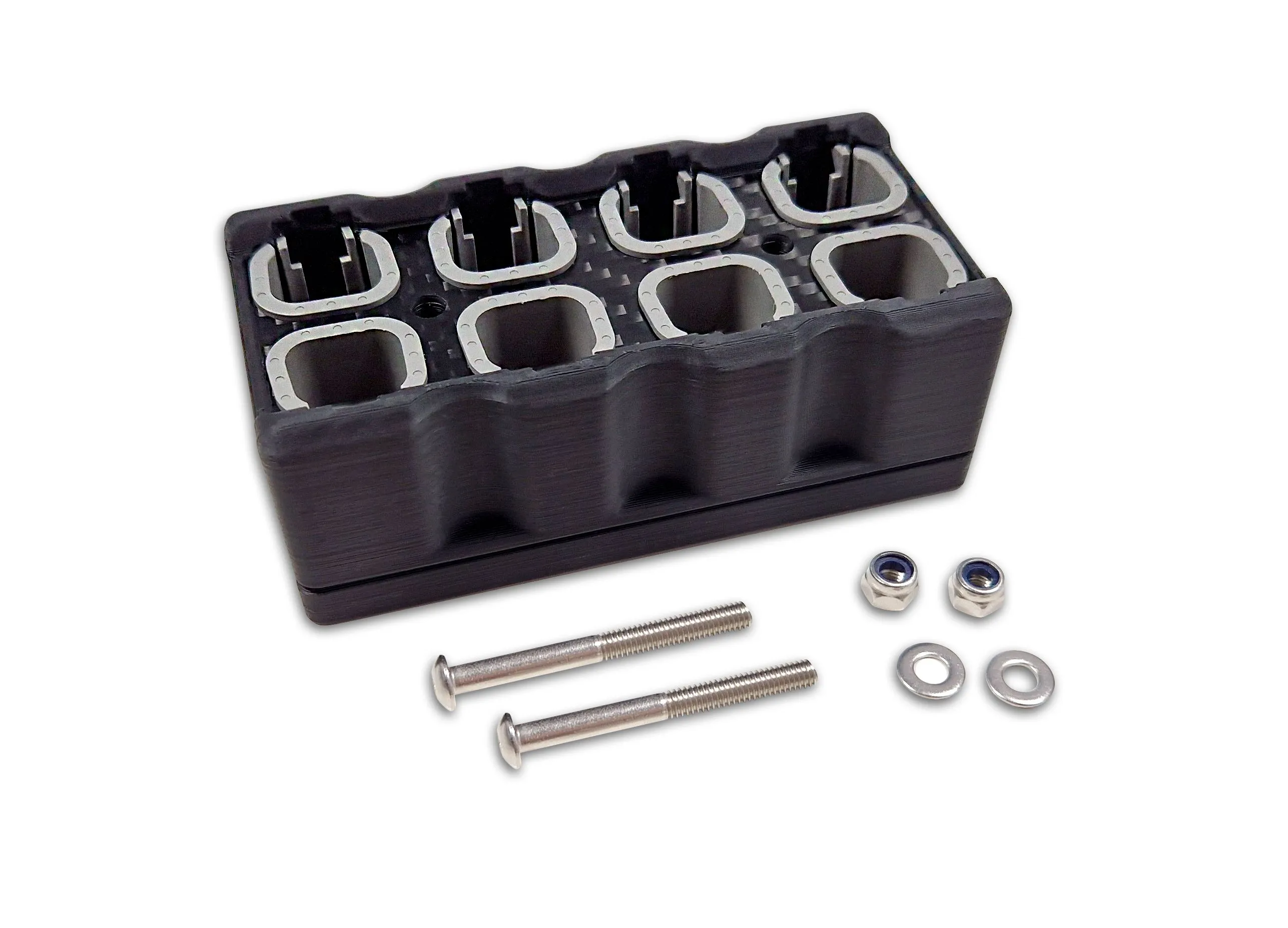

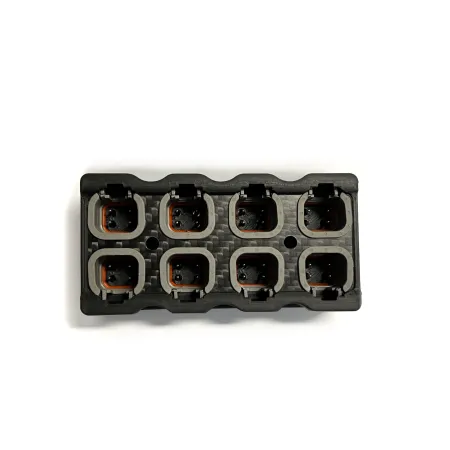

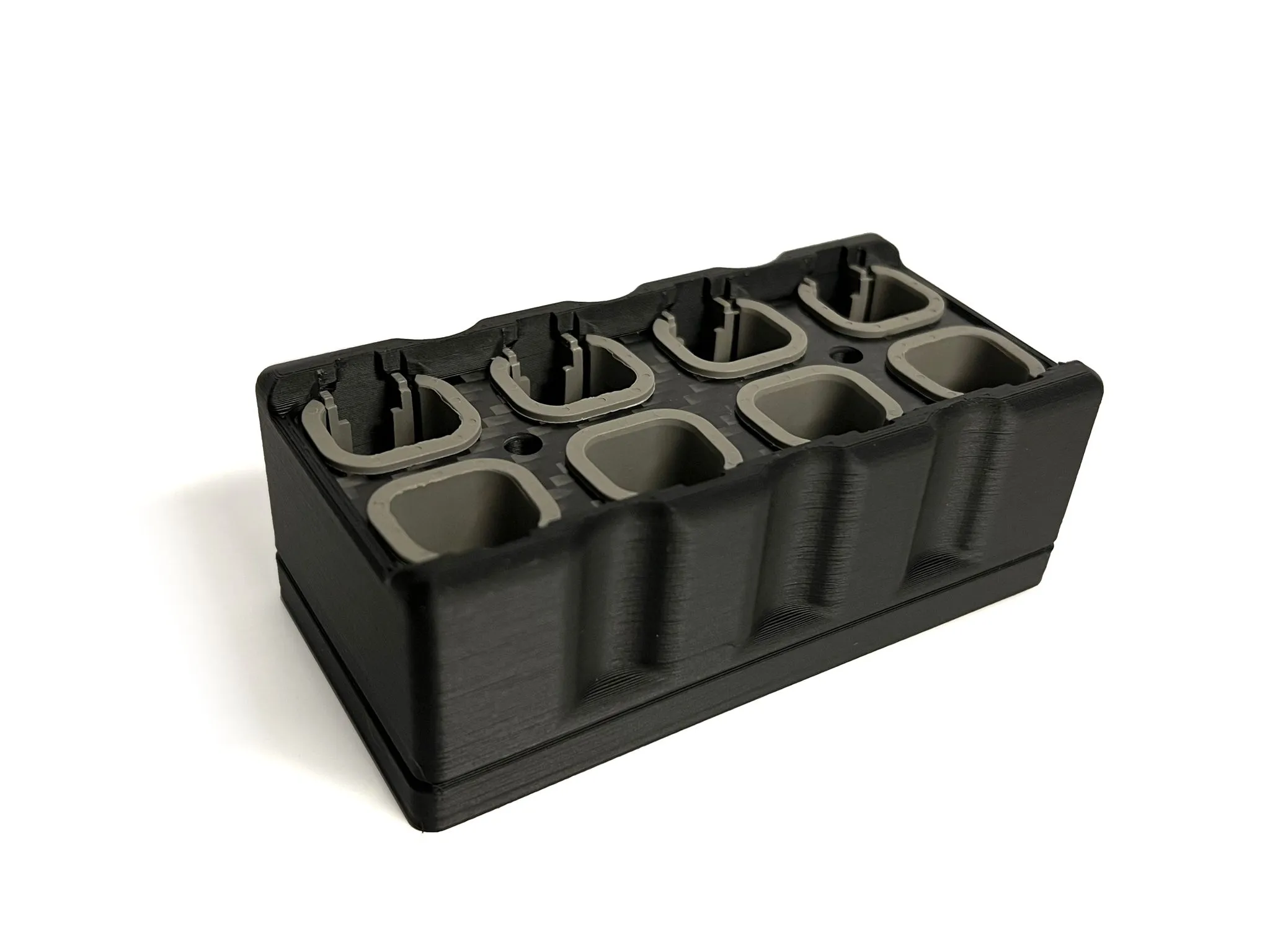

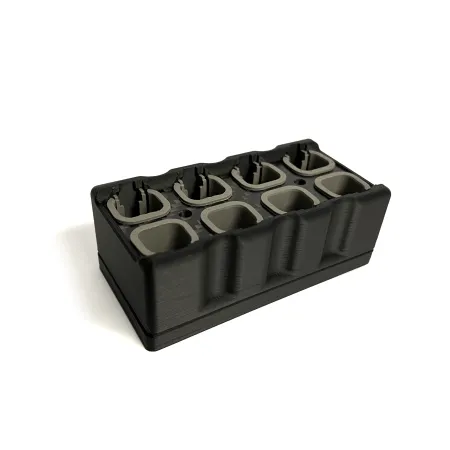

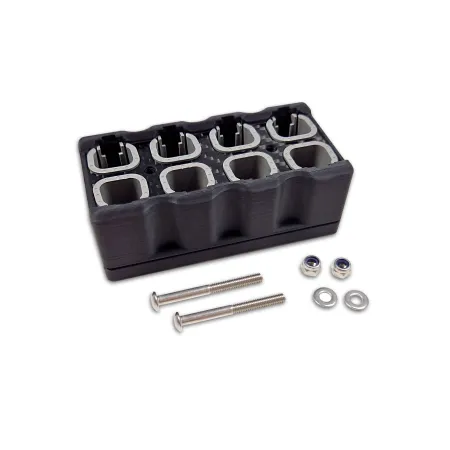

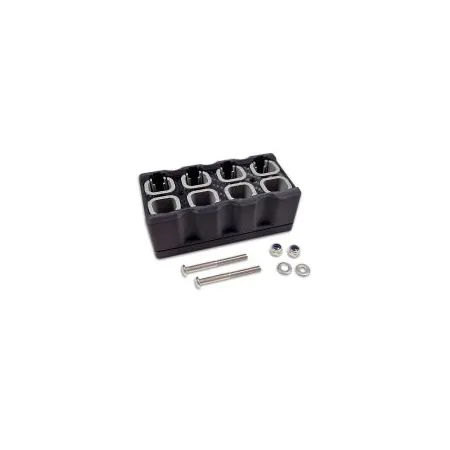

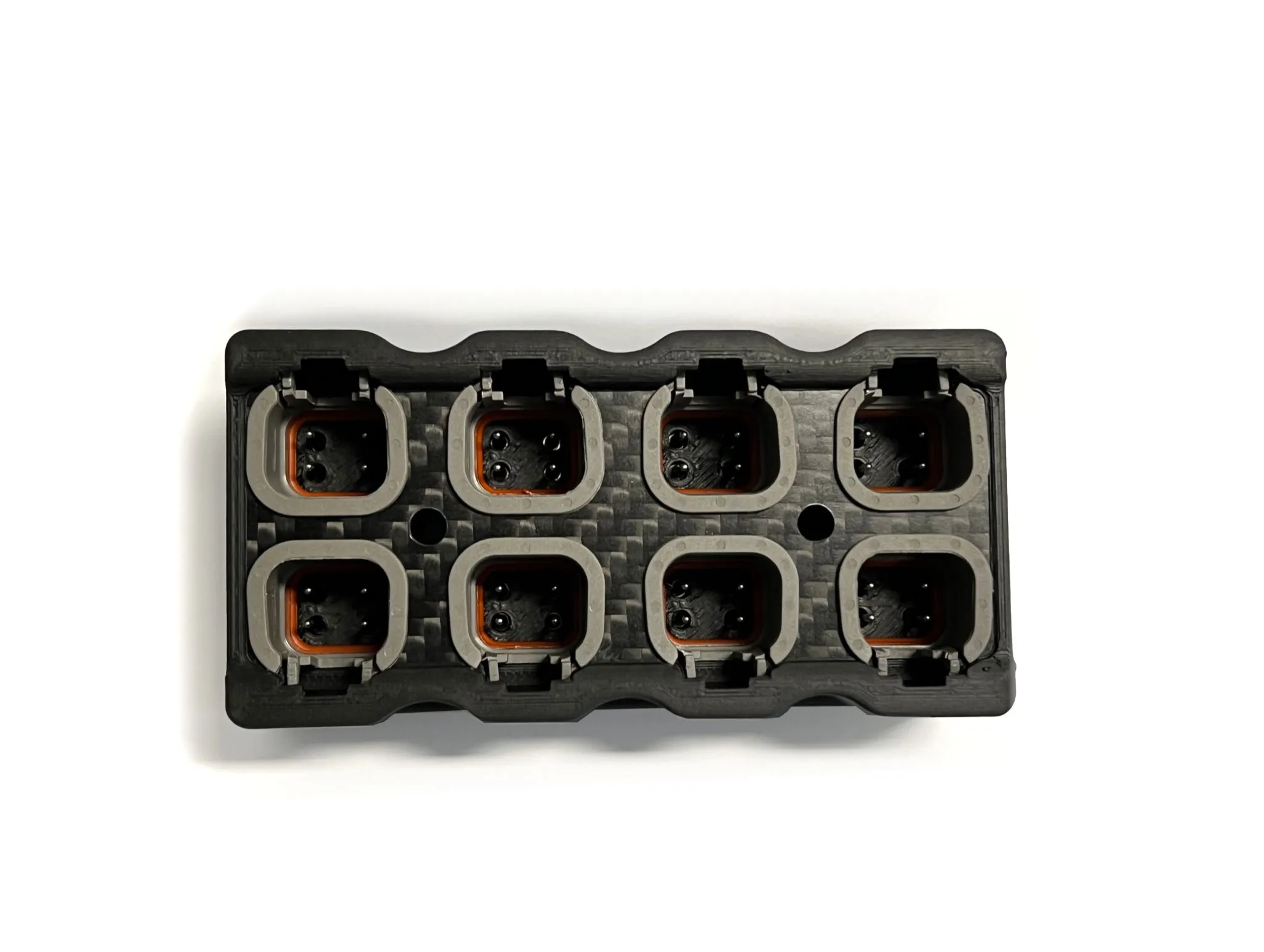

Obudowa o wymiarach 96 × 47 × 33 mm jest niezwykle kompaktowa, co umożliwia łatwy montaż nawet w ograniczonej przestrzeni. Złącza wykonano w popularnym standardzie DTM04-4P, a kompatybilne gniazda DTM06-4S można opcjonalnie dokupić, aby ułatwić instalację. W centralnej części obudowy znajdują się dwa otwory montażowe, a zestaw zawiera odpowiednie śruby mocujące.

Opcje konfiguracji CBD08

Pod dolną pokrywą modułu znajdują się zworki konfiguracyjne na płytce drukowanej:

• JP3 i JP4 – łączą magistrale CAN 1 i CAN 2. Po ich usunięciu obie magistrale działają niezależnie, każda z czterema złączami.
• JP1 – aktywuje rezystor terminujący dla magistrali CAN 1.
• JP2 – aktywuje rezystor terminujący dla magistrali CAN 2.

Moduł można opcjonalnie wyposażyć w przewód zasilający 12V/masa, który umożliwia zasilanie podłączonych urządzeń. Należy jednak pamiętać, że urządzenia o dużym poborze prądu nie powinny być zasilane bezpośrednio przez moduł – w takich przypadkach zaleca się podłączenie ich wyłącznie do linii CAN i zastosowanie osobnego źródła zasilania.

W standardowej konfiguracji wszystkie 8 złączy jest ze sobą połączonych, a rezystory terminujące magistrale CAN są aktywne.
