CANchecked Display MFD32 Gen2 for Audi A6/A7 C7 (4G) RHD 2011-2018

CANchecked MFD32 Gen2 – Specjalny Wyświetlacz dla Audi A6 C7 (4G)

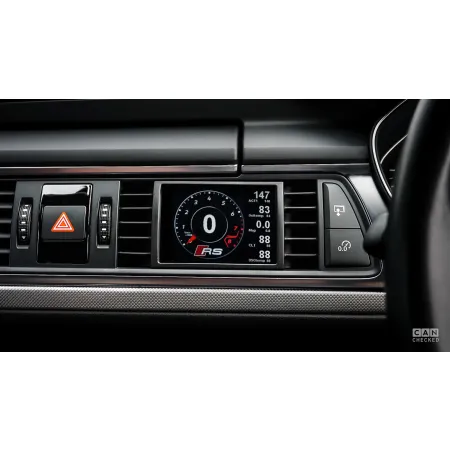

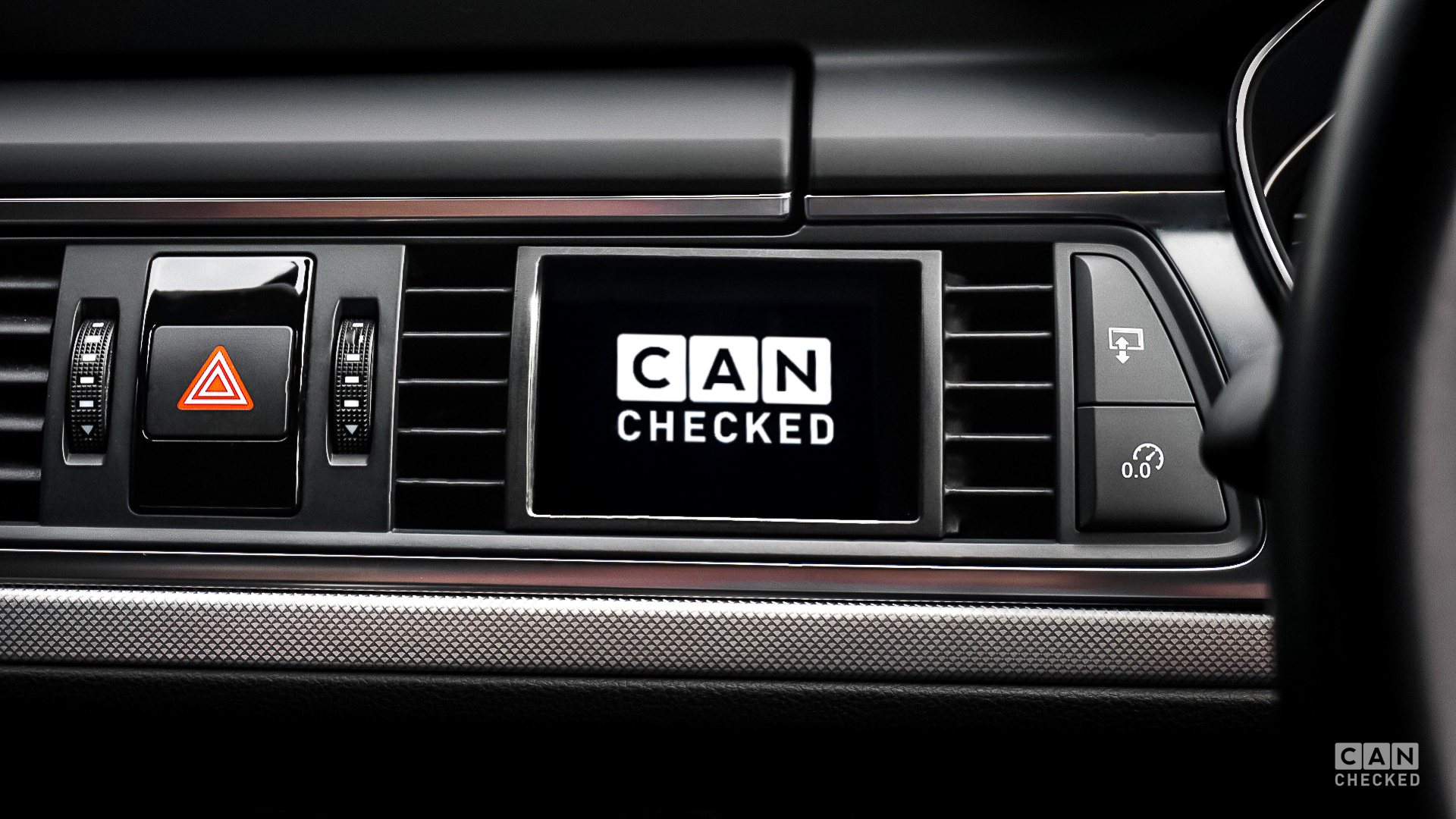

MFD32 Gen2 przekształca kratkę wentylacyjną Twojego Audi A6 C7 w inteligentny wyświetlacz, zapewniając pełny dostęp do kluczowych danych pojazdu. Instalacja jest prosta i możliwa do wykonania samodzielnie dzięki ilustrowanym instrukcjom montażu.

Kluczowe funkcje

• Perfekcyjna integracja – dedykowana ramka umożliwia swobodny przepływ powietrza wokół wyświetlacza
• CAN Bus – odczyt szczegółowych danych pojazdu jak w narzędziach diagnostycznych producenta
• Wyświetlanie biegu – bezpośrednio przez CAN Bus lub obliczane na podstawie prędkości i obrotów
• Ekran dotykowy – intuicyjne przełączanie stron za pomocą gestów
• Personalizacja – możliwość tworzenia własnych stron, dodawania obrazów i animacji
• Dodatkowe wejścia – obsługa 4 wejść analogowych oraz czujnika etanolu
• CAN Switching – wykorzystaj wyświetlacz jako klawiaturę i wysyłaj własne wiadomości do magistrali CAN
• Konfigurowalne alarmy – ustaw powiadomienia, np. dla temperatury spalin powyżej 900°C
• Rejestrowanie danych – zapisuj logi na karcie SD do późniejszej analizy

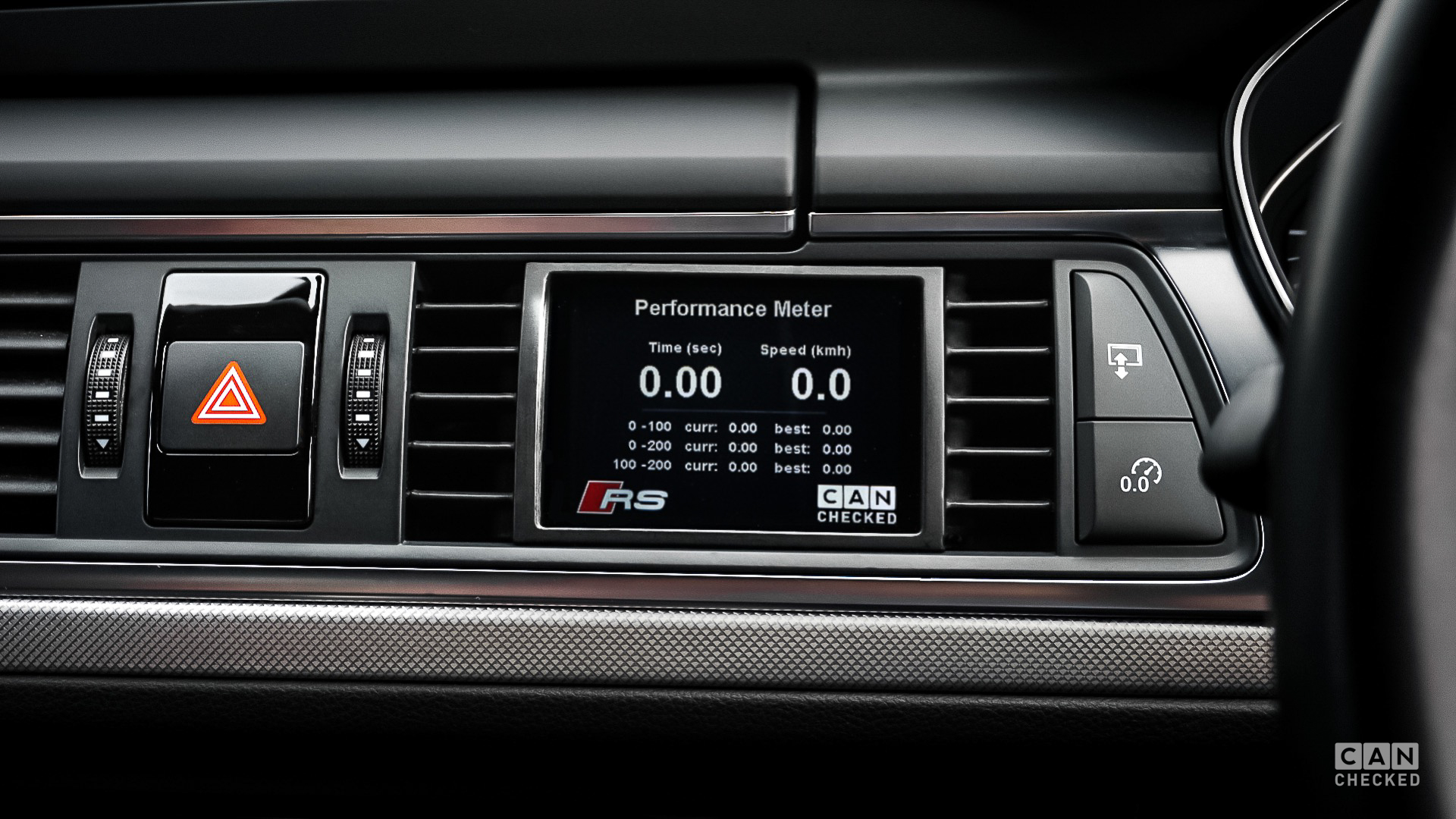

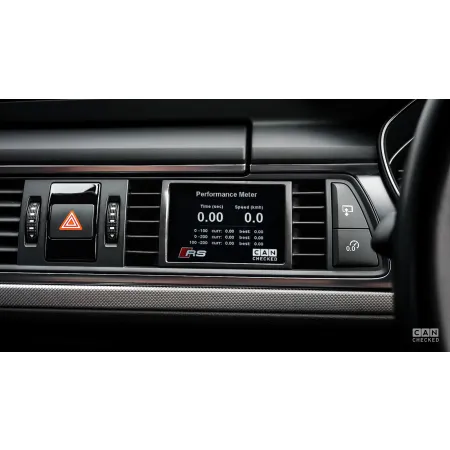

• Pomiar wydajności – testy przyspieszenia 0-100, 100-200 i 0-200 km/h bez dodatkowego sprzętu

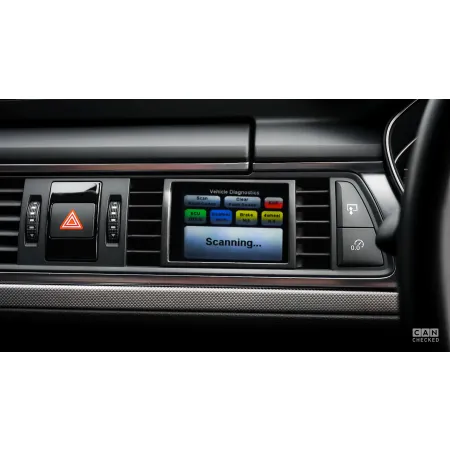

• Obsługa DTC* – odczyt i kasowanie błędów silnika, skrzyni biegów, ABS i napędu AWD
• Automatyczne ściemnianie* – ekran dostosowuje jasność do podświetlenia tablicy rozdzielczej

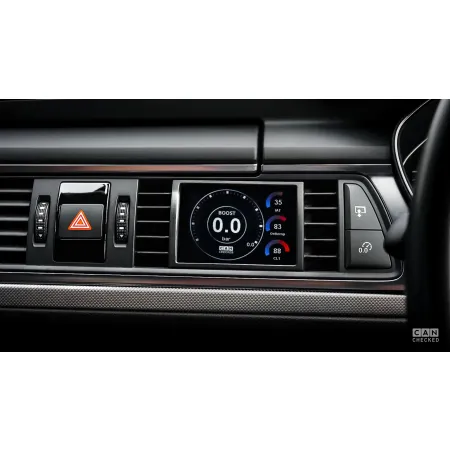

Różne widoki

• Gotowe strony z danymi dostępne od razu po instalacji
• Możliwość tworzenia do 10 własnych stron
• 20 różnych typów widżetów (np. wartości czujników, analogowe wskaźniki, diagramy YT, paski postępu)
• Skalowanie i pozycjonowanie widżetów metodą drag & drop
• Pełna regulacja kolorów
• Do 64 widżetów na jednej stronie

Oprogramowanie DSS – Pełna kontrola nad konfiguracją

Zintegrowany rejestrator logów, edytor TRI do konfiguracji czujników i definiowania progów ostrzegawczych.

Obsługiwane wartości

Wyświetlacz obsługuje pełny zakres danych ECU, dzięki obsłudze protokołów CAN Bus (UDS, TP2, protokoły producenta) oraz K-Line (ISO 9141).

Przykładowe dane:

• Temperatury – spalin, chłodziwa, oleju, dolotu, otoczenia, paliwa, DSG
• Ciśnienia – doładowania, atmosferyczne, paliwa, szyny
• Mieszanka/Lambda – wartość lambda, czas wtrysku, korekta krótkoterminowa i długoterminowa
• Inne – obroty, przepływ powietrza, prędkość pojazdu, kąt przepustnicy, napięcie akumulatora, moment obrotowy

Brakujące wartości można dodać później.

Zawartość zestawu

• MFD32 Gen2 w zabudowie kratki nawiewu
• Przewód połączeniowy dopasowany do modelu pojazdu
• Instrukcja szybkiego startu
• Kabel USB
• Karta SD (wstępnie skonfigurowana)
• Adapter SD
• Folia ochronna (antyrefleksyjna)

Połączenia i rozszerzenia

Możliwość podłączenia dodatkowych czujników przez 4 wejścia analogowe (obsługa 0-5V i czujników NTC):

• AIN1: czujnik temperatury (NTC01)
• AIN2: konwerter temperatury spalin typu K (TCC01)
• AIN3: czujnik ciśnienia 0-10 bar (FLP01)
• AIN4: czujnik ciśnienia doładowania 0-5,5 bar abs. (BST01)

Możliwość podłączenia zewnętrznej zmiany biegów LED i bezpośredniego monitorowania zawartości etanolu.

Zaawansowane funkcje

• Kanały matematyczne – obliczenia na podstawie różnych sensorów
• Tabela użytkownika – generowanie dodatkowych czujników przy użyciu map 2D/3D

Opcjonalne akcesoria

• CC24000 SLM08 – moduł zewnętrznych LED zmiany biegów
• CC22780 ANC04 – czterokanałowa wiązka AIN
• CC22100 CBD08 – ośmiokanałowy hub CAN
• CC22902 NTC01 – czujnik temperatury płynów (1/8" NPT)
• CC22903 TCC01 – konwerter temperatury spalin (0-1250°C)
• CC22901 FLP01 – czujnik ciśnienia 0-10 bar (145 psi, M10x1)
• CC22900 BST01 – czujnik ciśnienia doładowania 0-5,5 bar (80 psi)

*Niektóre funkcje mogą być niedostępne w zależności od obsługiwanego protokołu.
