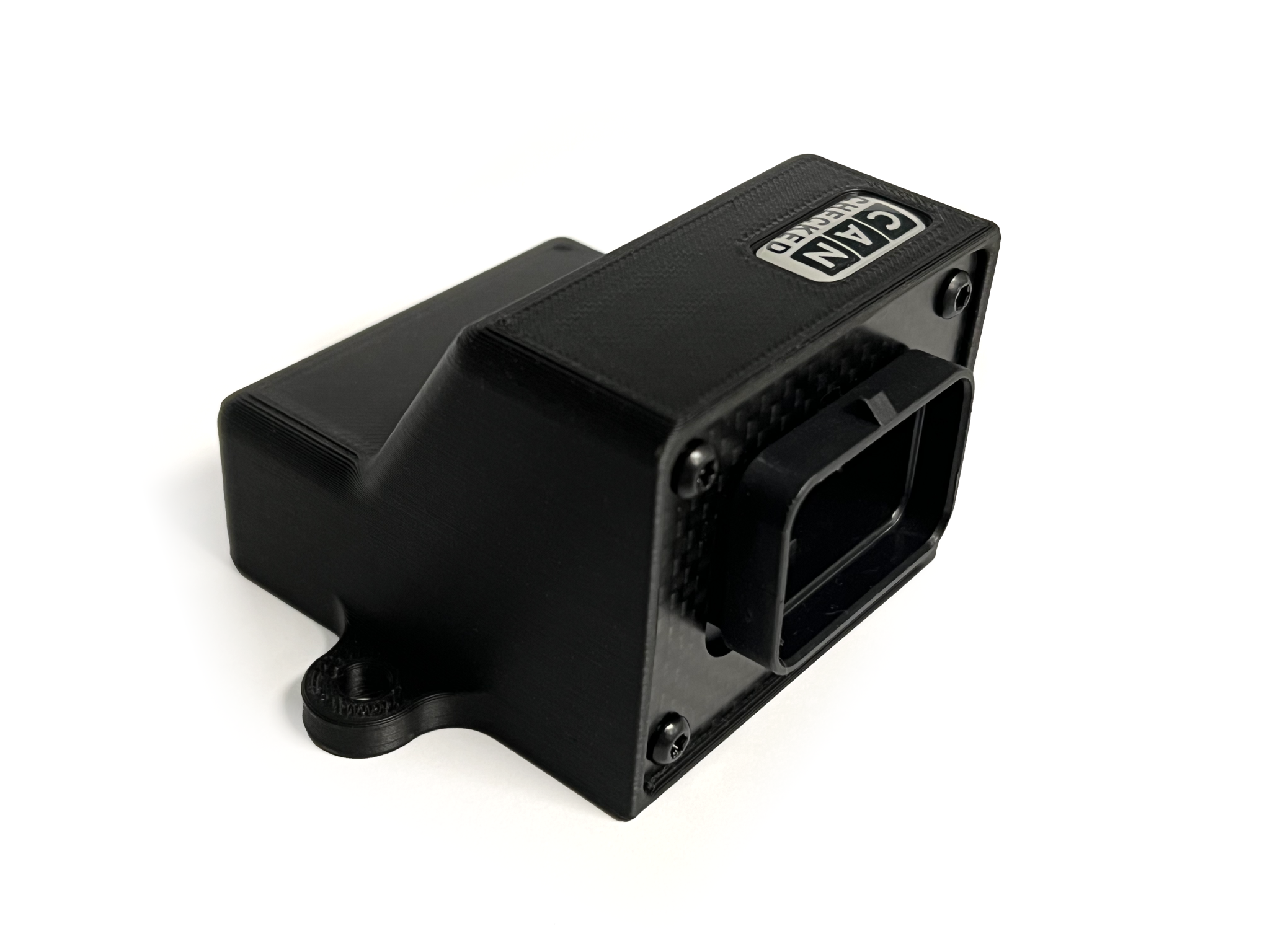

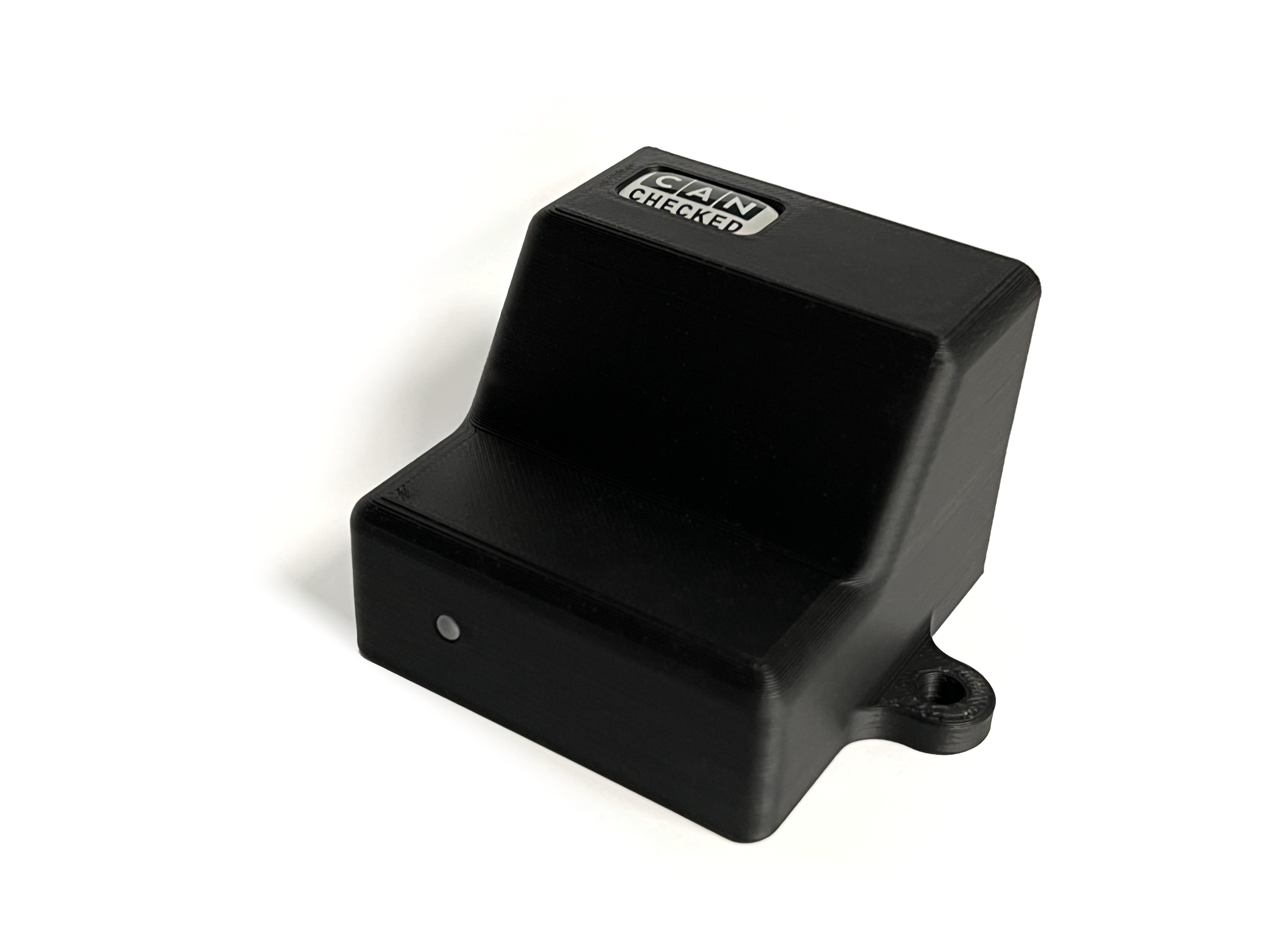

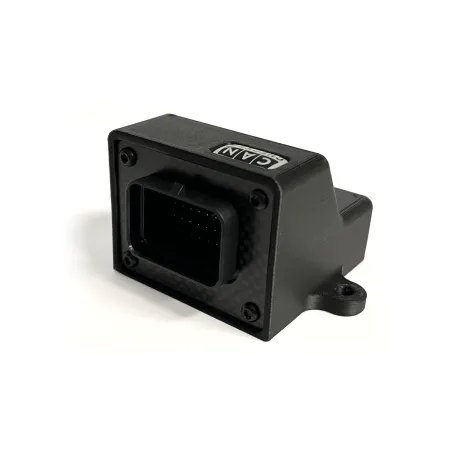

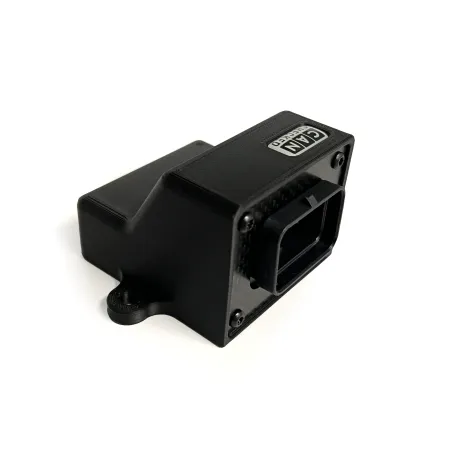

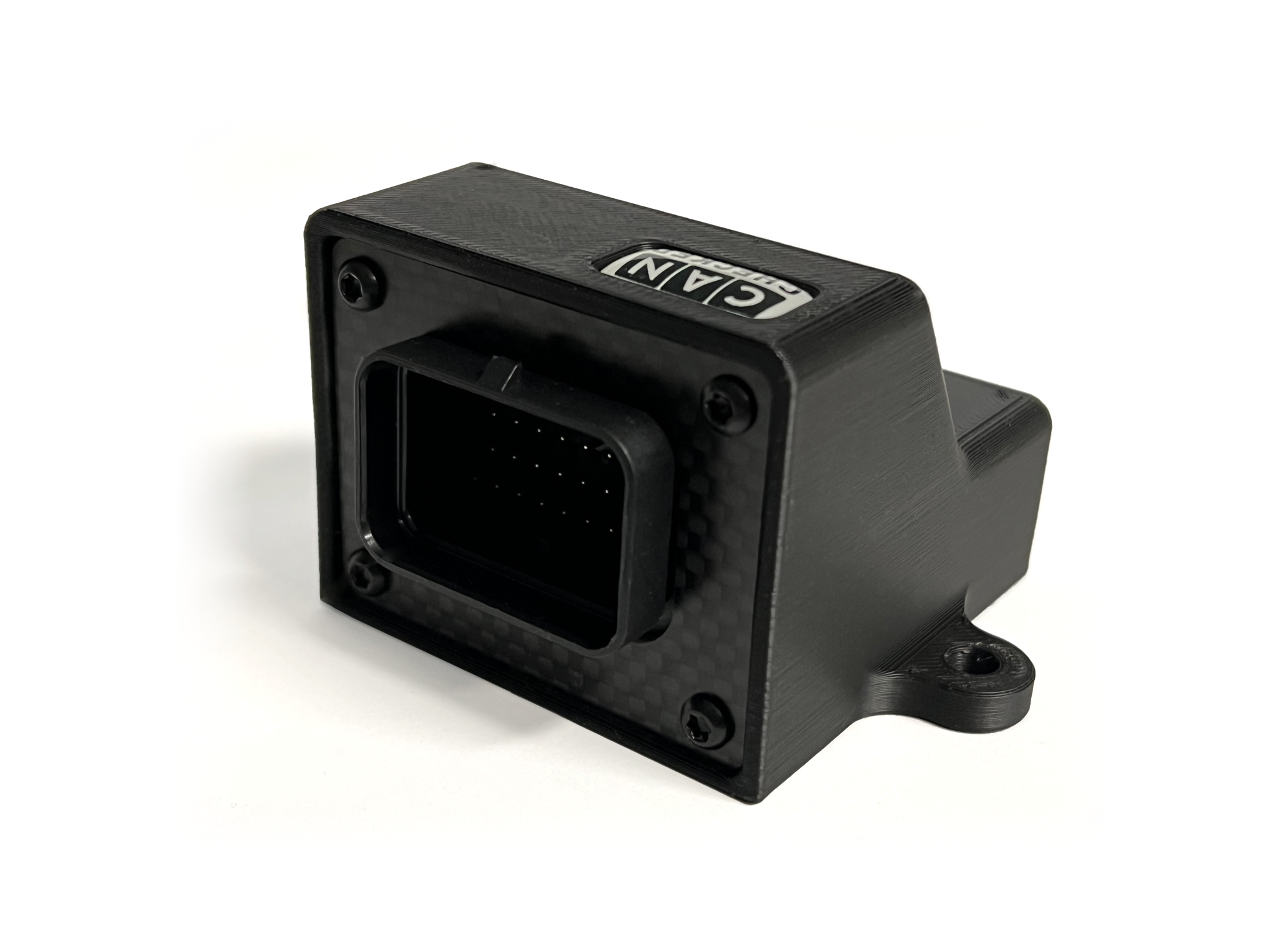

CANchecked MCE18 Wielofunkcyjne rozszerzenie magistrali CAN

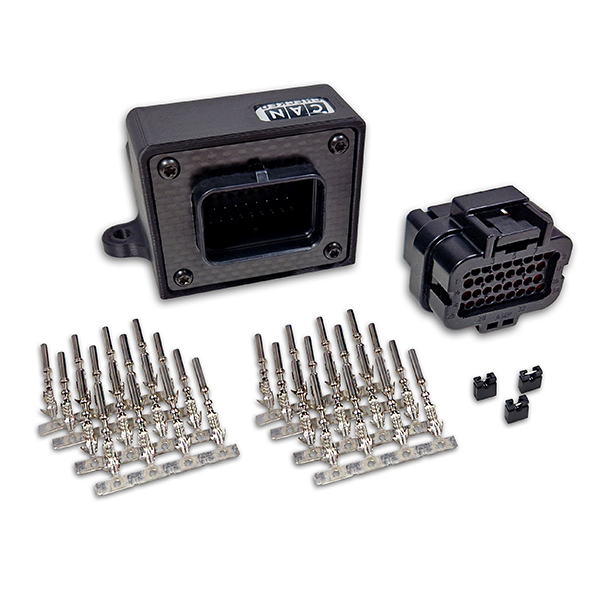

CANchecked MCE18 (Multifunction CAN Bus Extension) to moduł rozszerzeń, który pozwala znacząco zwiększyć liczbę dostępnych wejść i wyjść w systemach opartych o magistralę CAN. Standardowe wyświetlacze CANchecked – MFD15, MFD28, MFD32 oraz MFD32S – wyposażone są w cztery wejścia analogowe, co w wielu przypadkach jest wystarczające. Jednak gdy projekt wymaga większej liczby sygnałów, MCE18 stanowi idealne rozwiązanie. Moduł pozwala na podłączanie dodatkowych czujników, a następnie przesyłanie ich wartości za pomocą magistrali CAN do dowolnego kompatybilnego urządzenia – wyświetlacza CANchecked lub programowalnej jednostki sterującej. Najważniejsze funkcje MCE18: 9 wejść analogowych (0–5 V) – umożliwiają podłączenie szerokiej gamy czujników. 8 wejść cyfrowych – idealne do monitorowania przełączników, przycisków i sygnałów on/off. 3 wyjścia cyfrowe (LOW SIDE, do 500 mA) – nowość w wersji 2, umożliwiające sterowanie urządzeniami podając masę. MCE18 został przetestowany i działa z wieloma systemami, takimi jak: CANchecked MFD28, MFD32, MFD32S MaxxECU Ecumaster LinkECU Haltech (emulacja IO Extender A+B lub tylko B) wkrótce również Syvecs i Motec Zestaw MCE18 zawiera: moduł MCE18 w obudowie złącze Superseal 34-pin (TE 4-1437290-0) piny Superseal 1.0 20AWG (TE 3-1447221-4) 3 zworki konfiguracyjne (terminacja CAN, 2× pull-up 1 kΩ dla czujników NTC) Dzięki dużej liczbie wejść i wyjść oraz elastycznej komunikacji CAN, MCE18 to idealne rozwiązanie do rozbudowy układów elektronicznych w pojazdach i projektach customowych.
