Wyświetlacz CANchecked dedykowany do Forda Bronco - Twoje centrum informacyjne

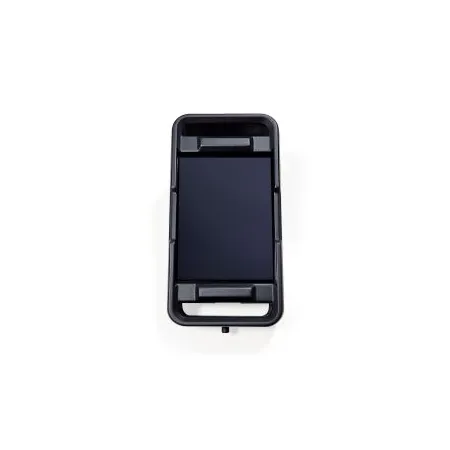

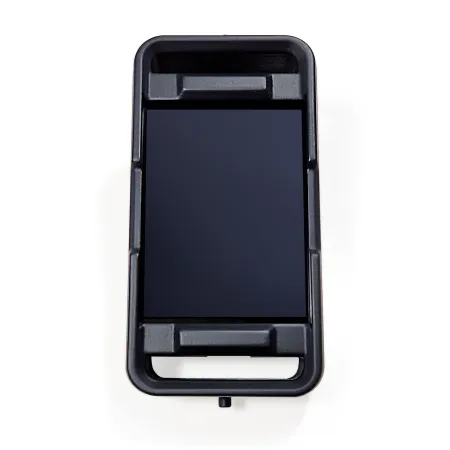

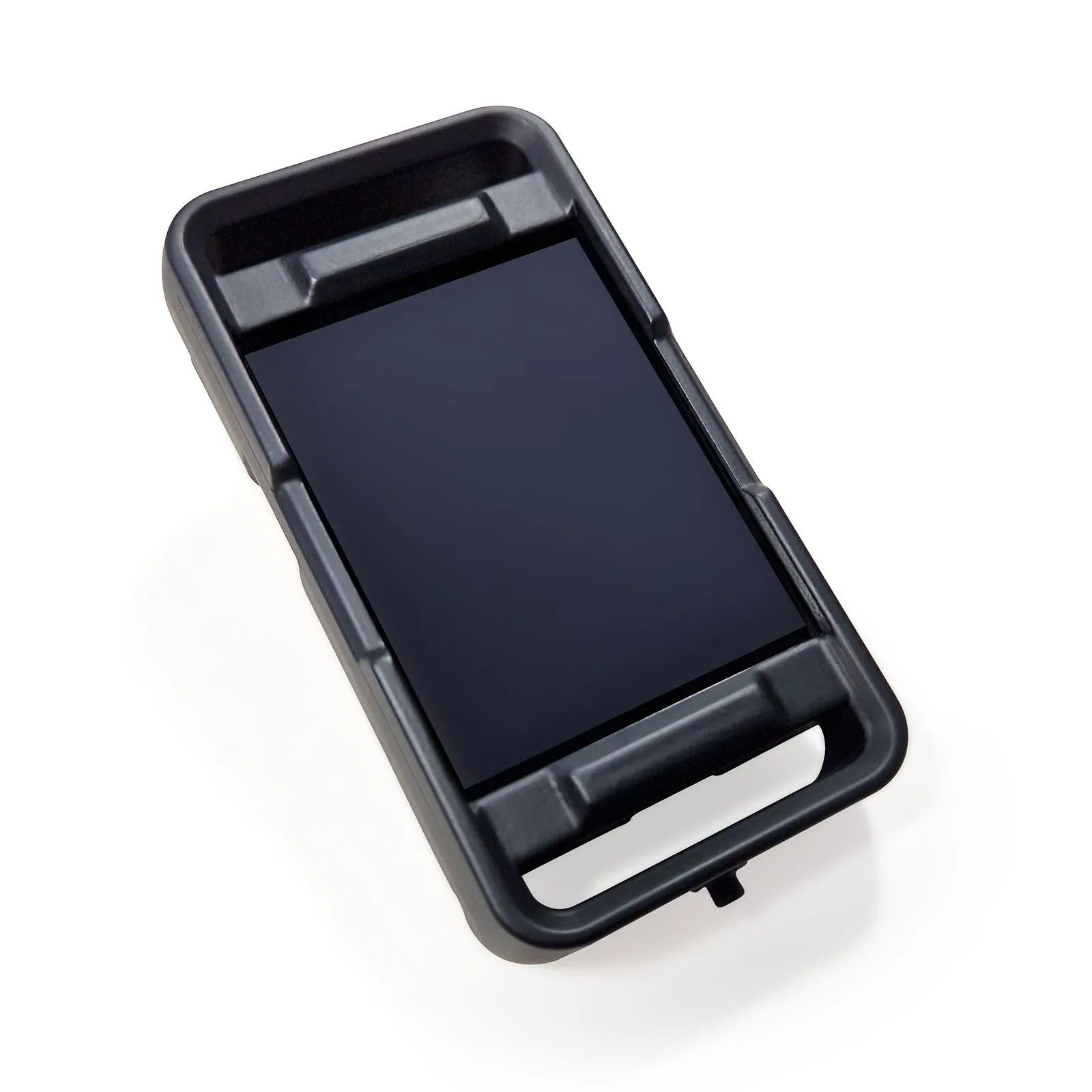

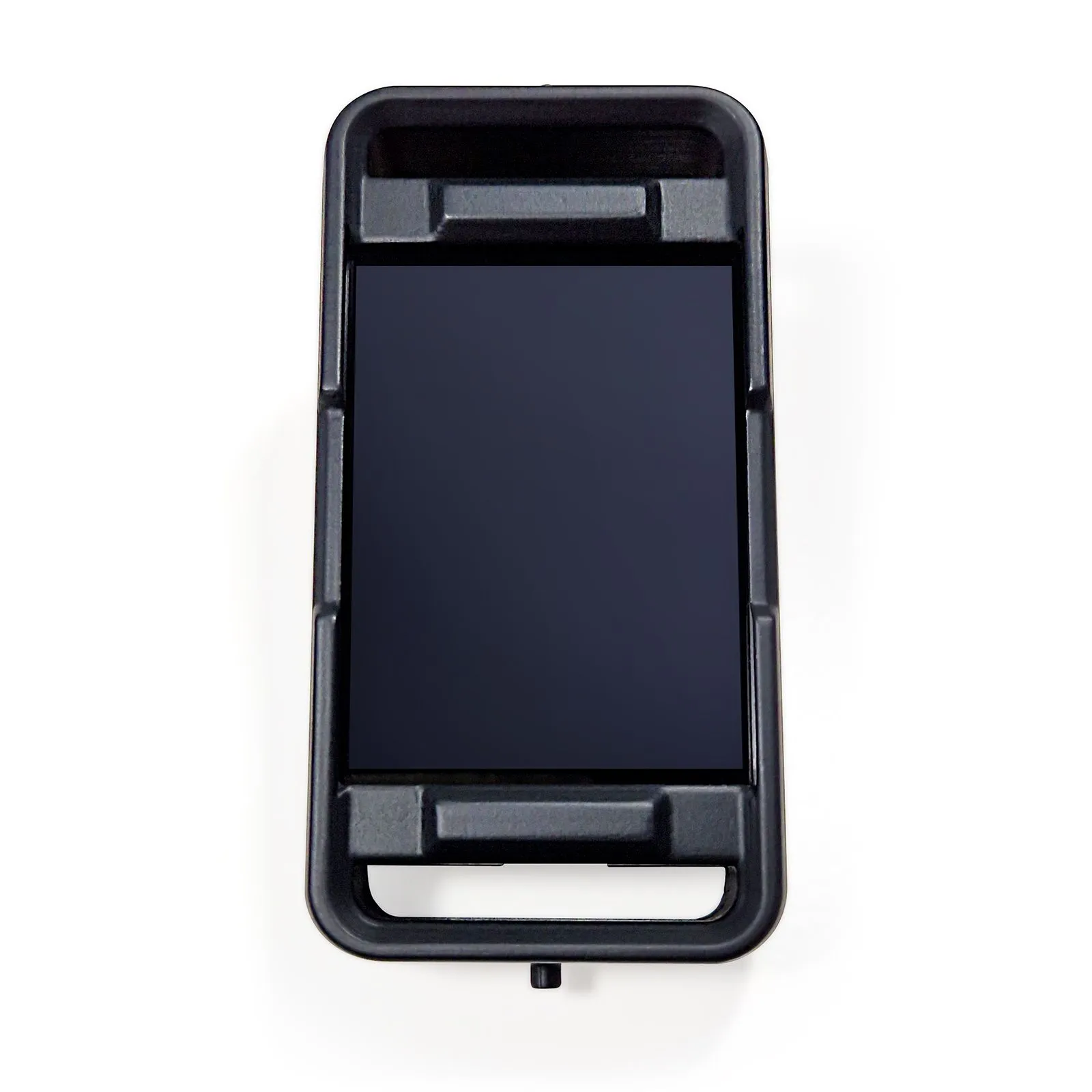

Z przyjemnością przedstawiamy najnowocześniejszy wyświetlacz CANchecked dedykowany do modeli Ford Bronco. Ten przełomowy wyświetlacz zapewnia kompleksowy dostęp do wszystkich kluczowych danych pojazdu. Wyświetlacz odczytuje dane bezpośrednio przez protokół Can-Bus i prezentuje je na niezawodnym wyświetlaczu MFD28. Wyświetlacz Ford Bronco płynnie integruje się z konstrukcją pojazdu i jest wyposażony w ramkę, która doskonale uzupełnia estetykę wnętrza.

Specjalnie dostosowany protokół Can-Bus został opracowany z najwyższą precyzją, aby zapewnić najszybszą możliwą szybkość zapytań.

Kluczowe cechy:

• Doskonała integracja z wnętrzem pojazdu
• Odczyt maksymalnie 128 czujników
• 10 indywidualnie konfigurowalnych widoków za pomocą oprogramowania DSS - Display Setup Software
• Wstępnie skonfigurowane widoki umożliwiające natychmiastowe użytkowanie
• Łatwa instalacja plug-and-play - wystarczy podłączyć i można rozpocząć użytkowanie
• 4 dodatkowe wejścia analogowe do pomiaru temperatury spalin, ciśnienia oleju i innych parametrów
• Doskonała czytelność dzięki opcjonalnej folii antyodblaskowej

Kluczowe cechy:

Pomiary wydajności: Zmierz swoje czasy przyspieszenia za pomocą naszego widżetu wydajności - 0-100, 100-200, 0-200

Rejestrowanie danych: Rejestruj wszystkie dane na wewnętrznej karcie SD - na żądanie lub na stałe. Zapisywane są wszystkie dane z ostatniej jazdy

Wstępnie ustawione alerty: Aktywuj i dostosuj wstępnie ustawione komunikaty ostrzegawcze, na przykład, gdy temperatura spalin przekroczy 900 stopni.

4 dodatkowe wejścia analogowe: Podłącz dodatkowe czujniki temperatury i/lub ciśnienia, aby uzyskać więcej opcji monitorowania, np takich jak temperatura spalin. Czujnik zawartości etanolu można podłączyć do jednego z wejść cyfrowych.

Odczyt i usuwanie błędów: Odczytaj błędy z jednostki sterującej silnika i w razie chęci z łatwością je usuń.

Personalizacja: Zaprojektuj własne strony, dodaj własne zdjęcia lub uruchom animację

Wyświetlacz bezproblemowo integruje się zarówno z pojazdami z kierownicą po lewej, jak i po prawej stronie.

Dostęp do wszystkich danych z jednostki sterującej silnika jest możliwy dzięki wstępnie skonfigurowanemu plikowi TRI, który jest dostarczany w standardzie. Oto wszystkie zdefiniowane czujniki, z których można odczytywać dane:

Temperatura: Temperatura układu wydechowego, temperatura płynu chłodzącego, temperatura oleju, temperatura układu dolotowego, temperatura zewnętrzna, temperatura paliwa, temperatura DSG.

Ciśnienie: Ciśnienie doładowania, ciśnienie otoczenia, ciśnienie paliwa przed pompą zasilającą, ciśnienie listwy rzeczywiste / docelowe.

Lambda/mieszanka: Wartość lambda, czas wtrysku, krótkoterminowa regulacja lambda, długoterminowa regulacja lambda

Inne: Obroty, masa powietrza, prędkość pojazdu, kąt przepustnicy, całkowity kąt zapłonu, cofnięcie kąta zapłonu na cylinder, moment obrotowy,

Jeśli brakuje określonych wartości, można je łatwo dodać w zależności od obsługiwanych czujników w Twoim silniku.

Należy pamiętać, że nie wszystkie silniki udostępniają wyżej opisane dane.

Kompatybilność:

Ramka wyświetlacza pasuje do wszystkich modeli Ford Bronco od 2021 roku.

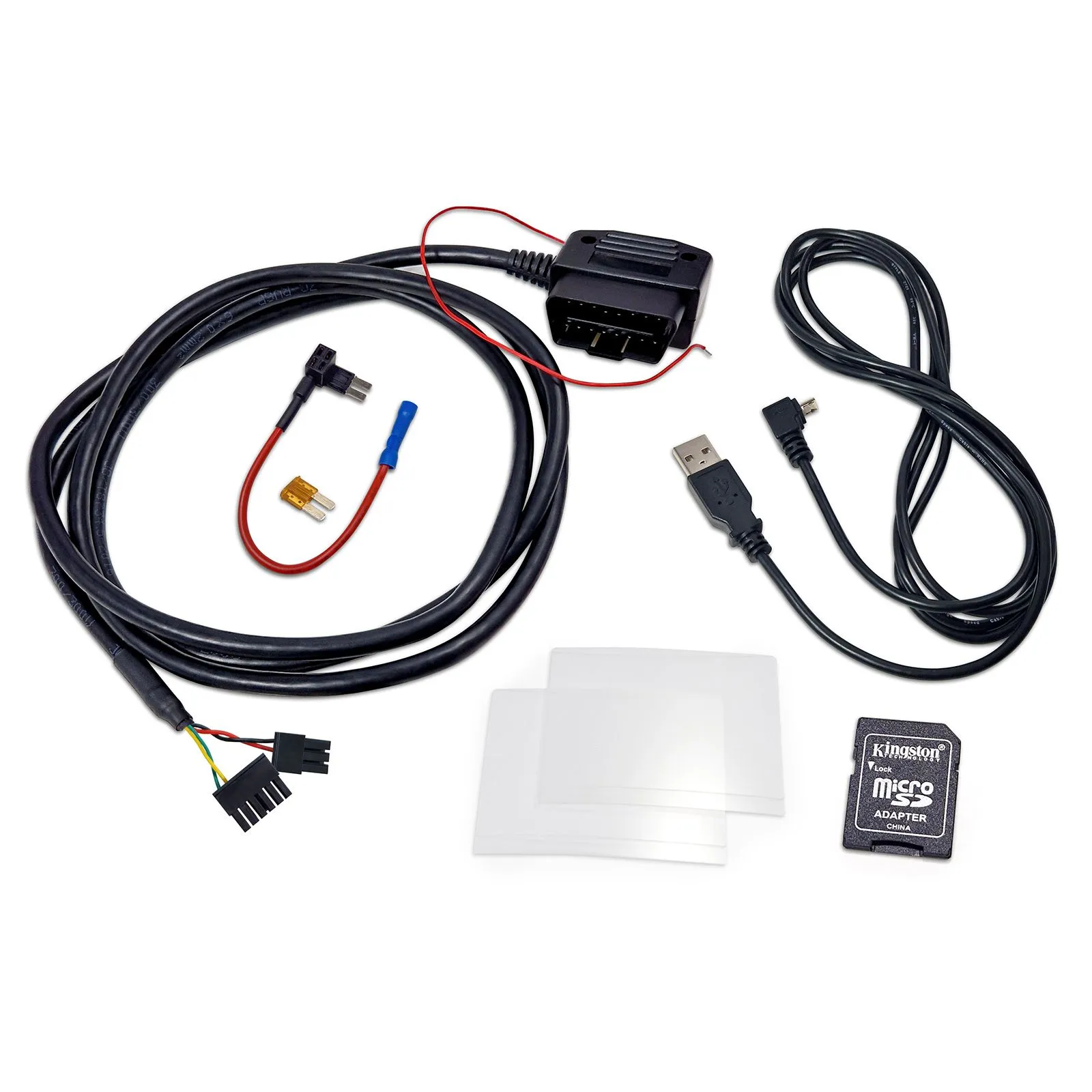

W zestawie znajduje się:

• Wyświetlacz danych MFD28 Gen2 zintegrowany z kratką wentylacyjną
• Przewód przyłączeniowy
• Skrócona instrukcja obsługi
• Kabel USB do transmisji danych
• Karta SD (fabrycznie zainstalowana w wyświetlaczu)
• Adapter karty SD
• Folia wyświetlacza (zapobiegająca odbiciom)

Połączenie i rozszerzenie:

Za pośrednictwem czterech wejść analogowych można podłączyć dowolne czujniki - zarówno liniowe czujniki 0-5 V, jak i czujniki NTC.
Czujniki CANchecked Dsiplay są domyślnie w plikach TRI/TRX i wymagają jedynie podłączenia:

• AIN1: Czujnik temperatury
• AIN2: Przetwornik do czujnika temperatury spalin typu K
• AIN3: Czujnik ciśnienia 0-10 bar
• AIN4: Czujnik ciśnienia doładowania 0-5,5 bara bezwzględnego

Oprócz czujników analogowych można również podłączyć zewnętrzne światło zmiany biegów (shift light) z 8 diodami LED. Może migać w różnych kolorach, a ograniczenia i kolory można skonfigurować bezpośrednio na wyświetlaczu.

Mozliwe jest również podłączenie czujnika etanolu bezpośrednio do wyświetlacza. Potrzeba użyć do tego rezystora (10 K) między 5 V a sygnałem. Następnie możesz przeglądać i rejestrować zawartość etanolu i temperaturę paliwa bezpośrednio na wyświetlaczu.

Akcesoria opcjonalne:

• CC24000 SLM08 - wyświetlacz zmiany biegów
• CC22100 CBD08 - blok dystrybucji Can z 8 wejściami
• CC22902 NTC01 - czujnik temperatury cieczy 1/8" NPT
• CC22903 TCC01 - przetwornik sygnału z sondy EGT typu K 0-1250°C
• CC22901 FLP01 - czunik ciśnienia 0-10 Bar (145psi) M10x1
• CC22900 BST01 - czunik ciśnienia 0-5,5 Bar absolute (80psi)

Instrukcja montażu:

Dostarczamy ilustrowaną instrukcję montażu, aby zapewnić płynny proces instalacji.
Uwolnij pełny potencjał swojego Forda dzięki zaawansowanemu wyświetlaczowi. Jeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych informacji, jesteśmy do Twojej dyspozycji.
